四大常用外形諧波減速機的安裝與連接

發布時間：

2021-08-19

諧波減速機主要由波發生器、柔性齒輪、柔性軸承、剛性齒輪四個基本構件組成，諧波減速器，是一種靠波發生器裝配上柔性軸承使柔性齒輪產生可控彈性變形，并與剛性齒輪相嚙合來傳遞運動和動力的齒輪傳動，外形不同，安裝連接都會出現些差異

HCS-I型系列諧波減速機柔輪為杯形標準筒結構，輸入軸直接與波發生器內孔配合，通過平鍵或螺絲連接。一般采用剛輪端固定，柔輪端輸出的連接方式使用。

HST-I系列柔輪為為超薄中空翻邊結構，整機結構緊湊，輸入軸直接與波發生器內孔配合，通過平鍵連接。既可采用剛輪端固定，柔輪端輸出的連接方式使用；也可采用柔輪端固定，剛輪端輸出的連接方式使用。

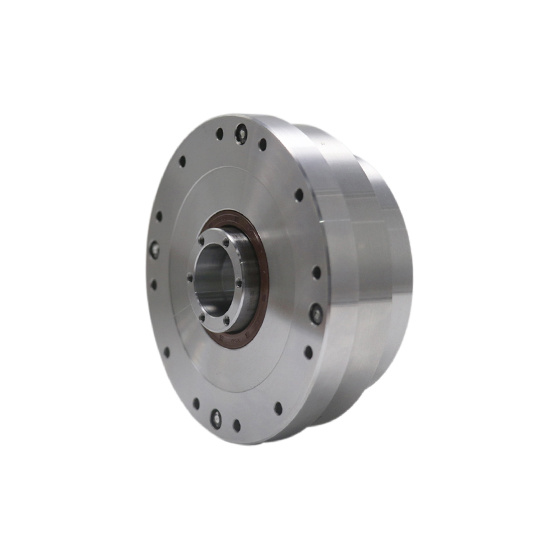

HST-III系列柔輪為中空翻邊形標準筒結構，整機結構緊湊，輸入軸可以直接與波發生器內孔配合，通過平鍵連接，也可以通過同步輪同步帶與馬達連接，既可采用剛輪端固定，柔輪端輸出的連接方式使用；也可采用柔輪端固定，剛輪端輸出的連接方式使用。

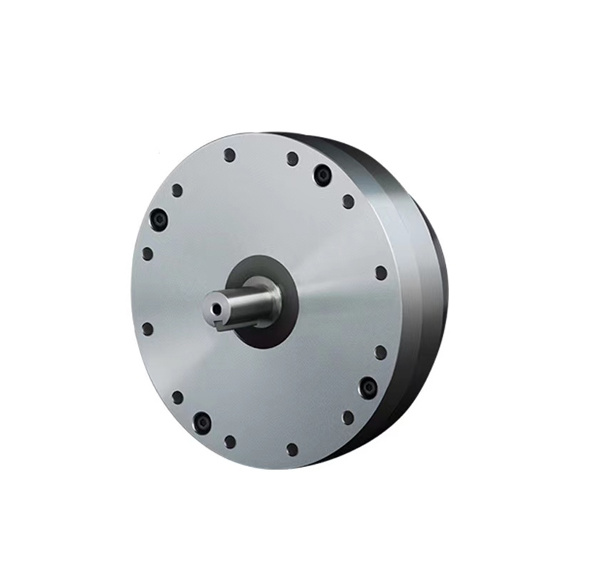

HST-IV型系列軸輸出型標準筒結構，整機結構緊湊，波發生器凸輪自帶輸入軸，可以通過同步輪同步帶與馬達連接，減速器內部設計有支撐軸承，全密封結構，安裝簡便，非常適合于需要在輸入端安裝傘齒輪或同步帶傳動的場合使用.
